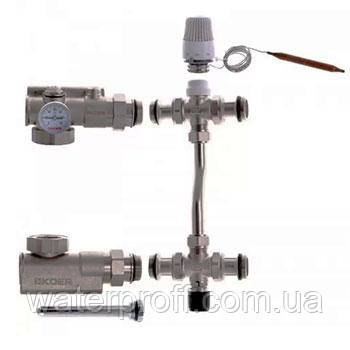

Змішувальний вузол для колекторів із бічним підключенням KR.1022S, без насоса.

Компанія Czech Product є провідним виробником обладнання для інженерних систем опалення та водопостачання. Більш 10 років на ринку показали компанію як виробника надійного обладнання, з широким збалансованим асортиментом. Серед великої кількості арматури для опалення, яку виробляє Czech Product, є група регулюючих приладів, зокрема – змішувальні вузли.

Призначення і область застосування:

Змішувальний вузол KR.1022S застосовується для створення системи автономної циркуляції теплої водяної підлоги та радіаторного опалення застосовуються модулі, що складаються з насосно-змішувальних вузлів і колекторних груп. Насосно-змішувальний вузол є готовим комплектом арматури в зборі (без насоса), призначений для примусової циркуляції, регулювання та підтримки заданої температури теплоносія у водяних теплих підлогах.

Ефективність системи опалення, побудованої на базі колекторної групи з насосно-змішувальним вузлом, забезпечується принципом багаторазової циркуляції теплоносія між подавальним і зворотним колектором із частковим відбором теплоносія від високотемпературного джерела тепла первинного контуру та підмішуванням теплоносія зі зворотної лінії. Змішувальний вузол необхідний лише системи теплої водяної підлоги, оскільки в ньому циркулює той самий теплоносій, що у радіаторах опалення. Необхідна температура теплоносія для радіаторів (75 ÷ 95°С) набагато більша за максимально допустиму температуру труб теплої водяної підлоги (35 ÷ 55°С).

Котел нагріває теплоносій до температури, яка потрібна для високотемпературних радіаторів, а для зниження температури теплоносія на вході в контур теплої підлоги використовується насосно-змішувальний вузол. Як теплоносій можуть використовуватися рідини, неагресивні до матеріалів виробу: вода, розчини на основі гліколю. Максимальний вміст гліколю до 40%.

Технічні характеристики:

• Приєднувальна зовнішня різь G1: 1"
• Приєднувальна зовнішня різь насоса G2: 1-1/2"

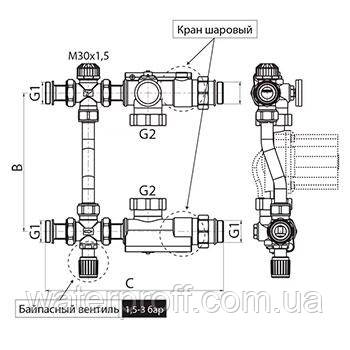

• B × C, мм: 210 × 267
• Номінальний розмір, DN: 25
• Монтажна довжина насоса, мм: 130
• Робочий тиск, бари: до 16
• Максимальний перепад тиску первинного контуру, Δpmax, барів: 1
• Пропускна здатність, Kv (байпас у положенні 0), м3/год: 3
• Пропускна здатність, Kv (байпас у положенні 5), м3/год: 4,8
• Теплова потужність Qmax, за ΔT=7 °C і за Δr=0,25 барів (байпас у положенні 0), кВт: 10
• Теплова потужність Qmax, за ΔT=7 °C і за Δr=0,25 барів (байпас у положенні 5), кВт: 12,5
• Максимальна температура теплоносія в первинному контурі, °C: 90
• Діапазон настроювання температури у вторинному контурі, °C: 20 ÷ 60
• Діапазон шкали термометра, °C: 20 ÷ 120
• Матеріал корпусу: Латунь CW617N нікельована

Замовляйте змішувальний вузол KR.1022S без насоса, Czech Product на сайті магазину через кошик, або якщо виникли труднощі з вибором, телефонуйте нашим менеджерам по телефонам на сайті і вони вам точно допоможуть.
